工業現場的情況錯綜復雜，需要工程師經常對設備進行遠程調試與程序的上下載，而隨著可編程控制器plc在設備上的普遍應用，如何能通過plc編程軟件對plc實現遠程編程和程序上下載，是很多工程師們都關心的問題
一、HiNet工業網關實現plc遠程編程和程序上下載的原理
HiNet智能網關支持所有主流PLC。 PLC為設備控制核心，HiNet智能網關為數據遠程采集終端，通過4G、wifi及以太網等通信方式通過VPN over P2P的專用安全通道直接將PLC的程序及運行參數采集至PC、LED顯示屏等監控終端。依靠監控終端的plc編程軟件實現對遠程PLC的遠程編程、在線監控、在線仿真、數據遠程采集、設備遠程控制等功能。
二、HiNet工業網關實現plc遠程編程和程序上下載的安裝使用過程
1、HiNet智能網關與plc相接；通過普通網線，一端接入PLC的編程口，另一端接入HiNet網關的LAN口；
2、通過Hinode連接管理工具查看網關、PLC設備是否在線，實時連接所管控的PLC；連接云服務器，并查看現場通訊質量，打通編程軟件或上位機軟件與PLC之間的VPN over P2P通道；
3、plc編程軟件進行遠程操作。

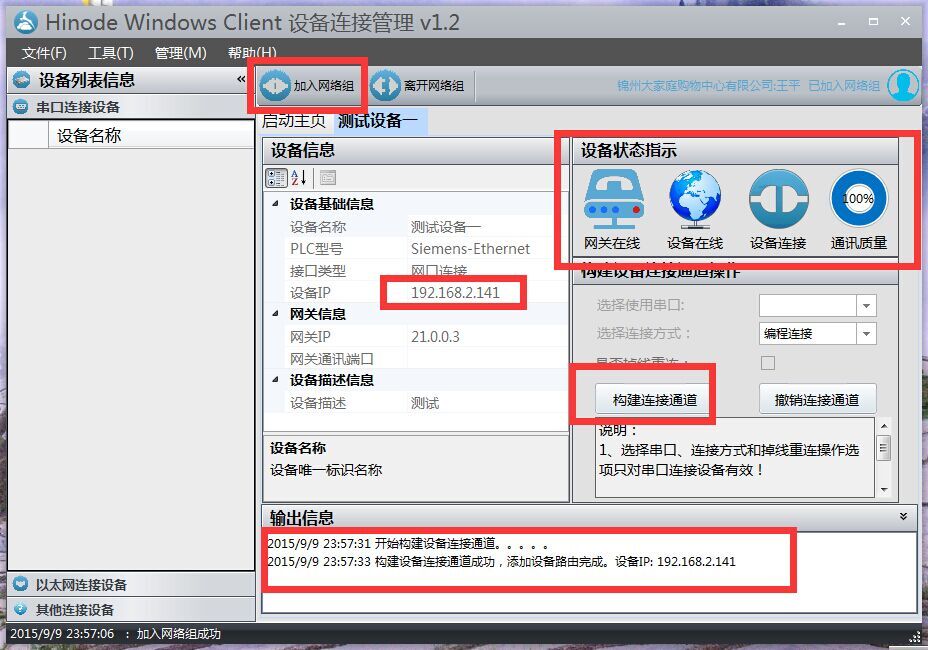

plc編程 圖一

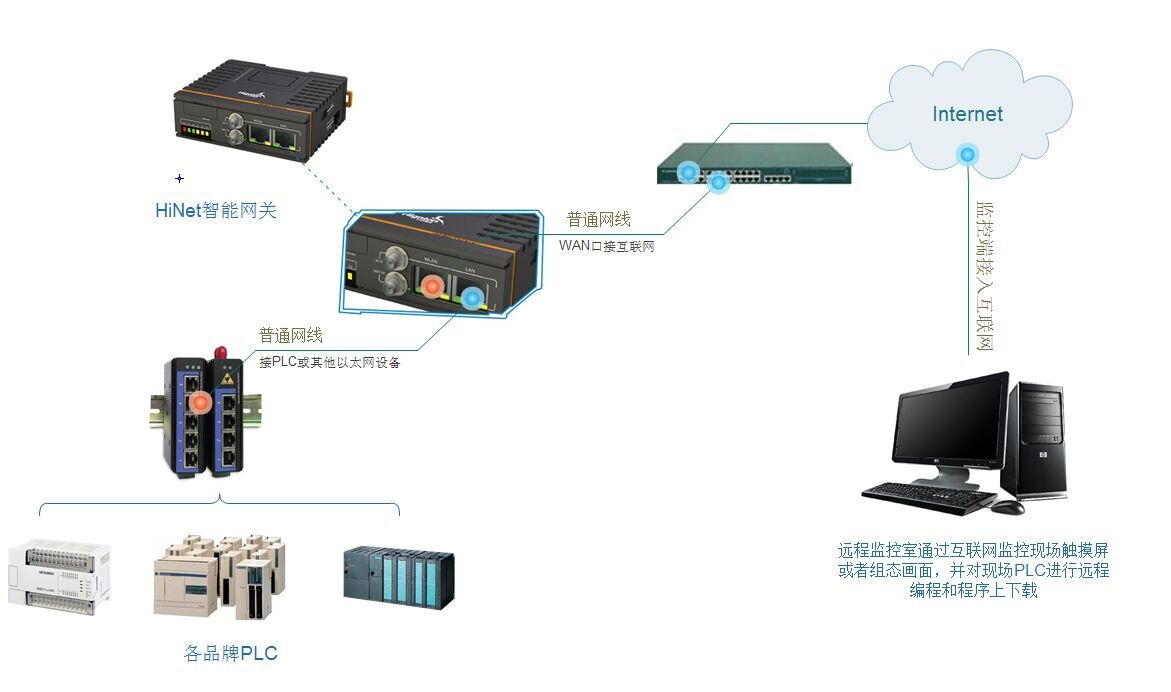

plc編程 圖二

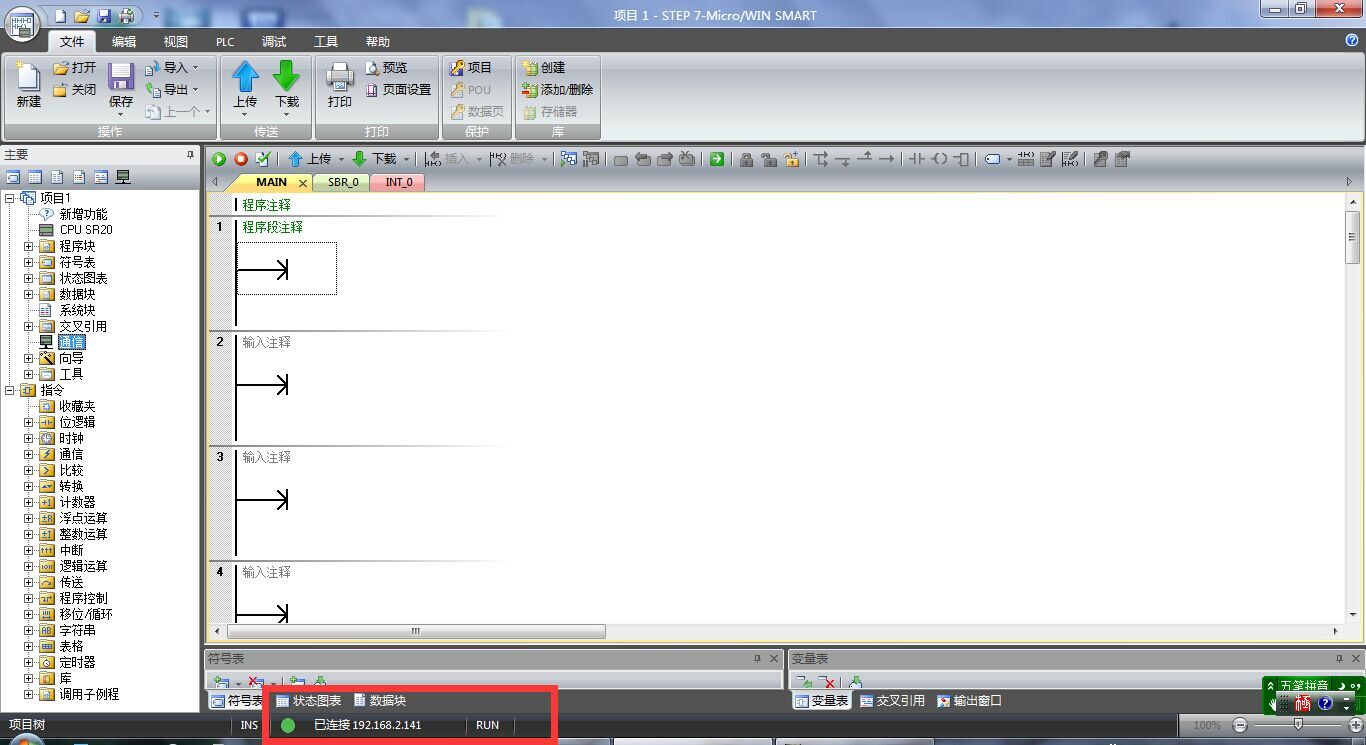

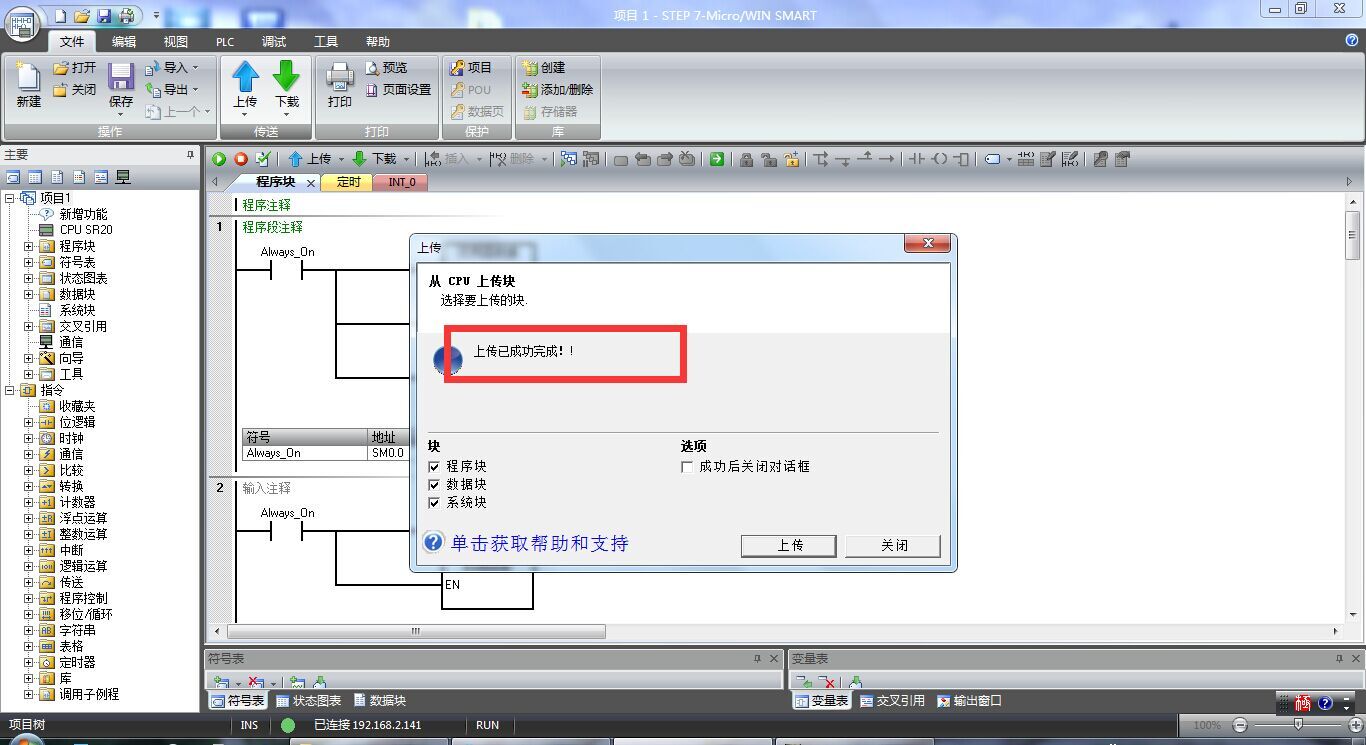

plc編程 圖三
