4G無線遠程通訊plc方案

發布時間：2022-11-25

閱讀量：0次

工廠自動化(FA)的興起，可編程邏輯控制器(PLC)具有功能強大、操作簡單、可靠性強等特點，使其應用幾乎覆蓋了所有工業控制領域。在傳統的應用方式中，PLC一旦安裝到使用現場后設計人員將很難跟蹤維護，出現問題也不能及時調試和升級。為PLC加裝無線數據傳輸設備（HiNet智能網關），改造為無線升級方案，用互聯網服務器通過無線方式對工業現場的PLC進行遠程控制，實現PLC的集中管理和分散控制，不受距離和組網的限制。

在工業控制領域，位于工業現場的PLC設備可能分布各地，為了實現遠程集中管理分布于多個工業現場的PLC設備，采用電纜布線通信方式與遠程服務器相連，不但布線麻煩、維護不方便、耗材極大，而且長距離造成的通信不穩定性大大增加(例如信號干擾、衰減)。尤其在高度分散性的工業控制系統，取而代之的無線通信方式，讓傳統布線方式所產生的問題迎刃而解。

4G通信是目前廣泛使用的通信方式。采用4G無線通信方案，依靠現成的4G網絡，網絡覆蓋面積大，維護成本低，通信可靠，而且完全不受距離的限制，特別適合分散性的工業控制系統。

4G無線plc遠程通訊系統設計方案：

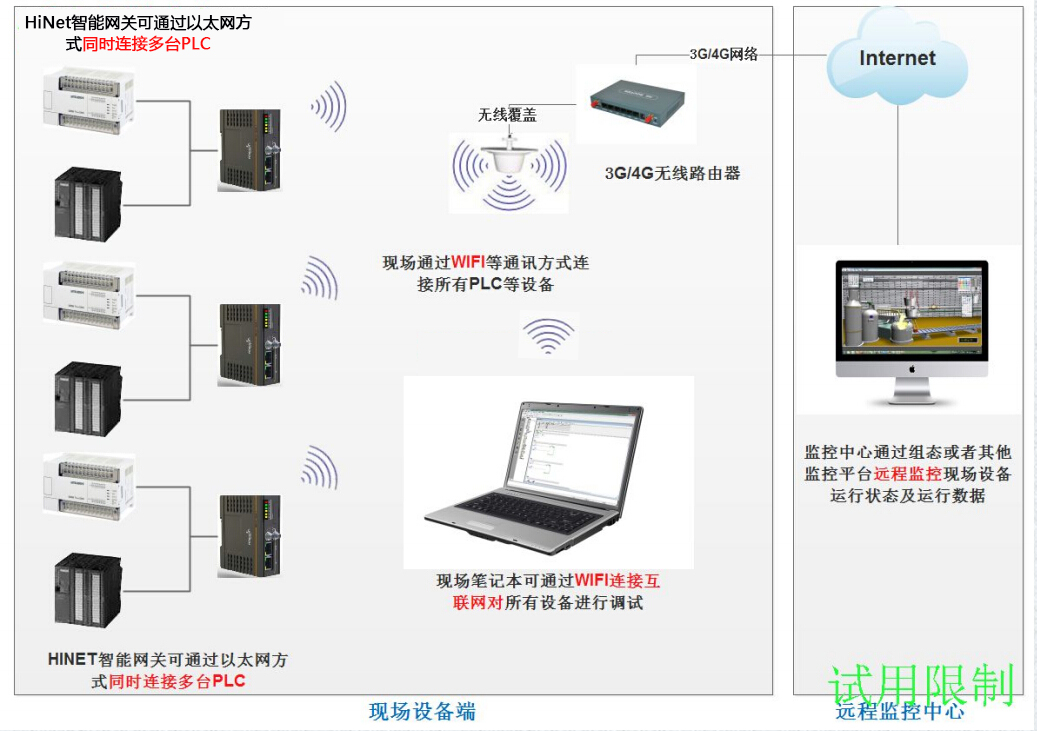

整個系統由用戶設備(PLC)、HiNet智能網關、服務器三大主要部分組成，如圖1所示。服務器通過Internet網絡、4G網絡與HiNet智能網關建立連接，HiNet智能網關直接與位于各個工業現場的PLC相接，以實現對PLC遠程控制。

HiNet智能網關是一款集成多種互聯網通訊技術為一體的工業設備通訊終端產品，提供全透明數據通道，可以方便地實現遠程、無線、網絡化的通信方式，能夠讓設備輕松實現與Internet 的無線連接。

系統安裝配置流程

系統安裝流程主要有如下三個主要步驟：

一、架設服務器并且安裝相關軟件：服務器可自建或租用華辰智通服務器；相關軟件：PLC上位機編程軟件、Hinode Windows Client客戶端；

二、現場設備安裝，HiNet智能網關和PLC連接。

A、與串口PLC連接方式

針對串口PLC及控制器，如三菱FX的圓頭八針編程口、臺達DVP系列 PLC的編程口等可通過專用配置電纜，一端接入PLC的編程口，另一端接入HiNet網關的COM口；

B、與網口PLC連接方式

針對以太網接口PLC，則可通過普通網線，一端接入PLC的網絡口，另一端接入HiNet網關的LAN口；

C、與電腦連接對HiNet進行配置

如果需要對網關進行配置時，則可通過普通網線，一端接入電腦，一端接入HiNet網關的LAN口。

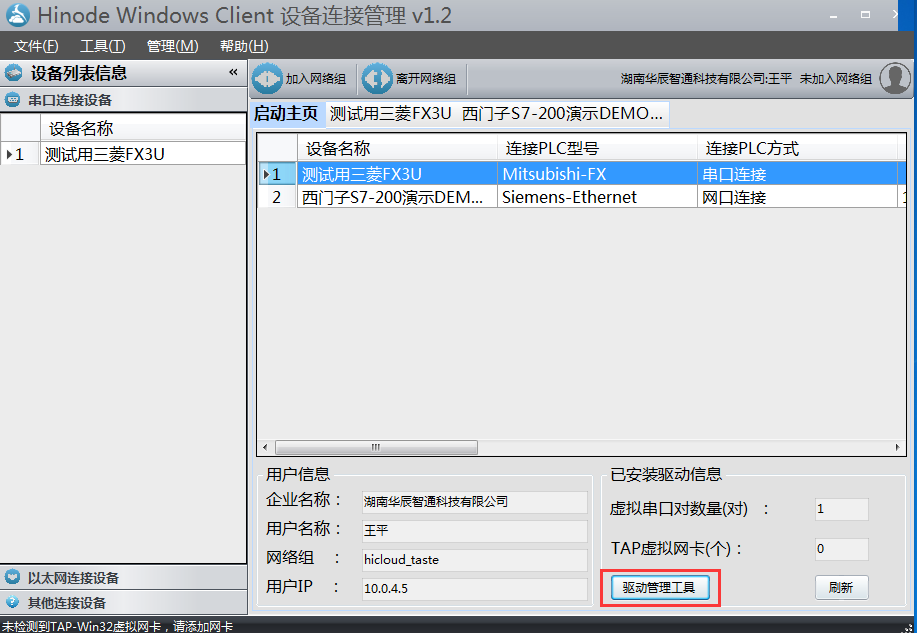

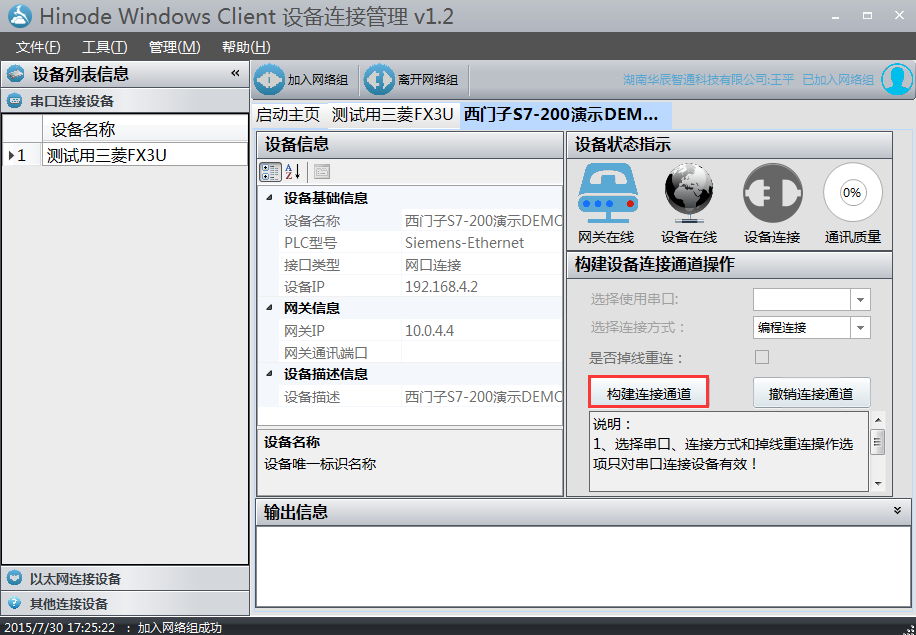

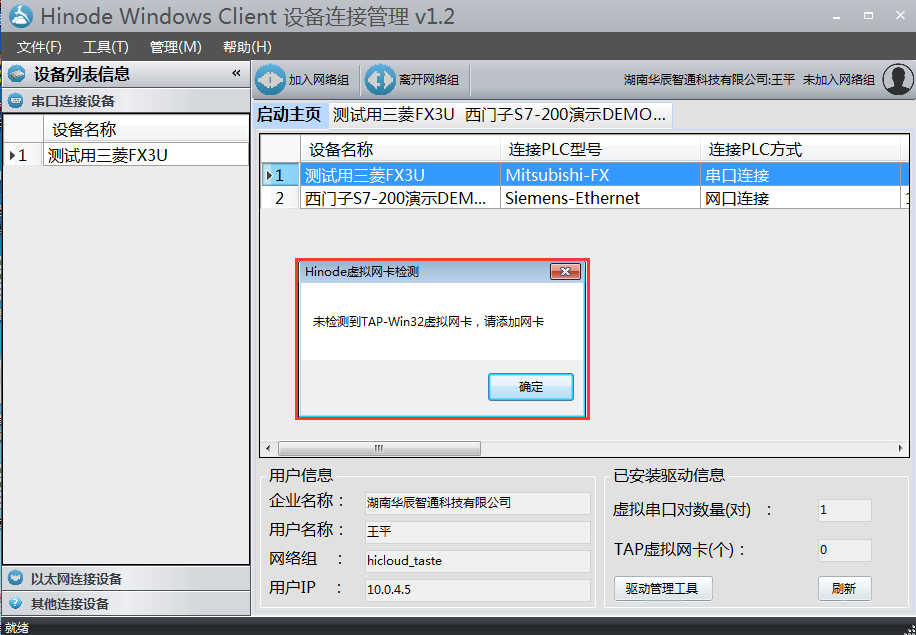

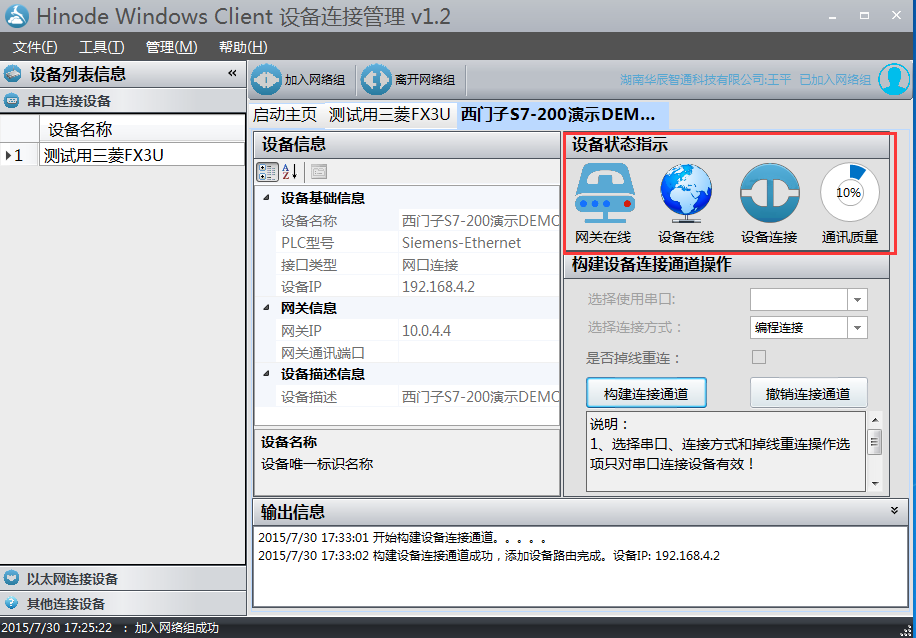

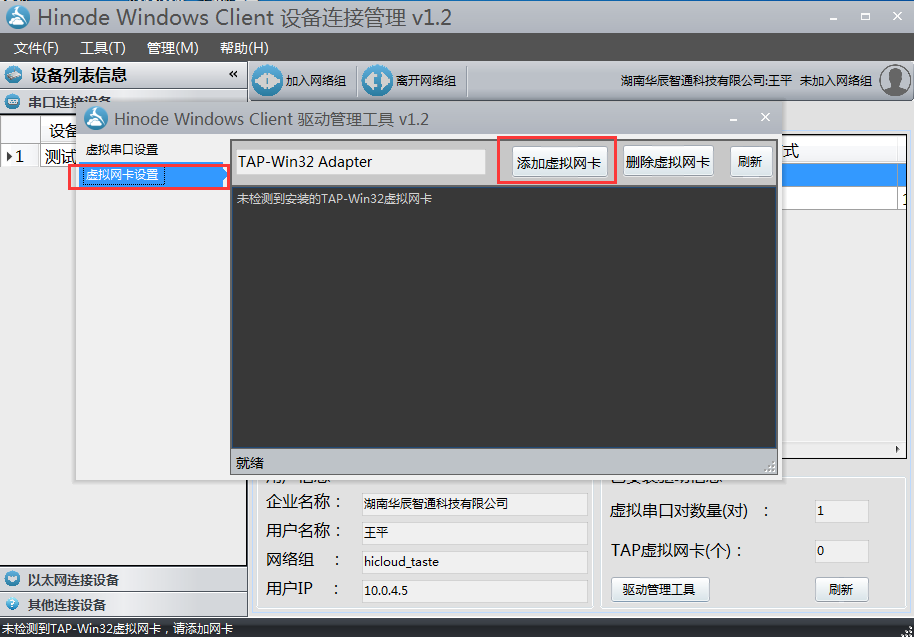

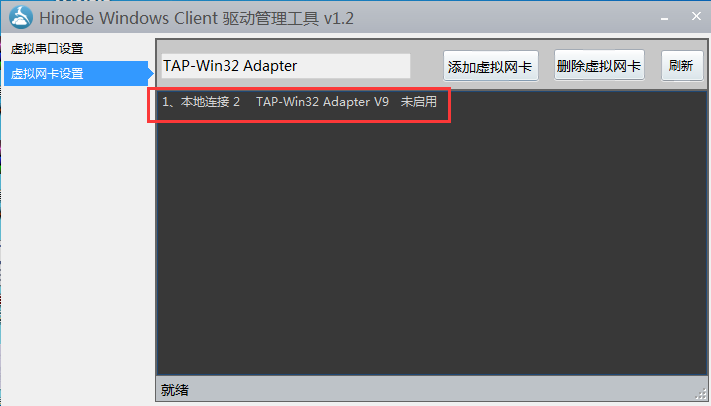

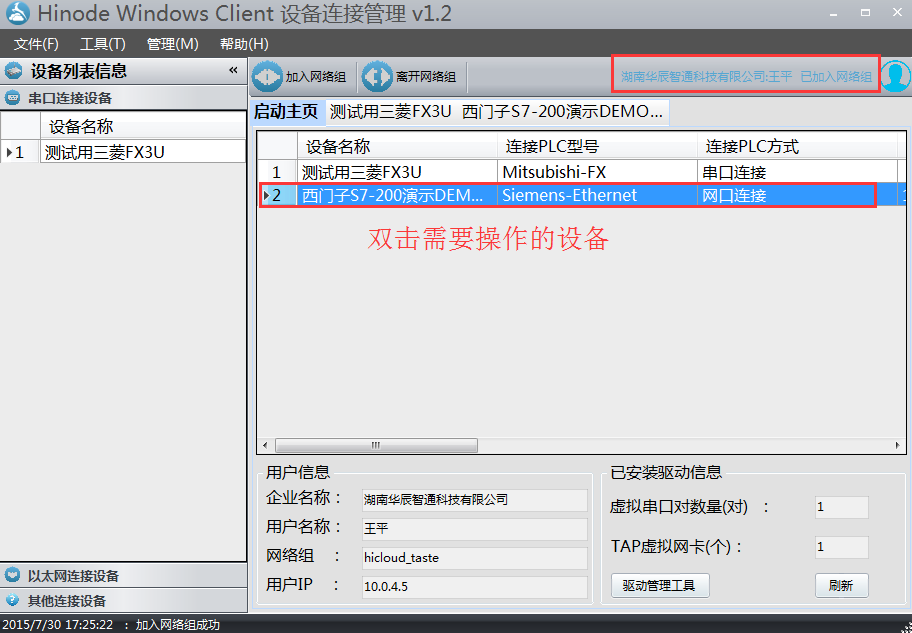

三、安裝“HinodeWindowsClient客戶端”并進行相關配置

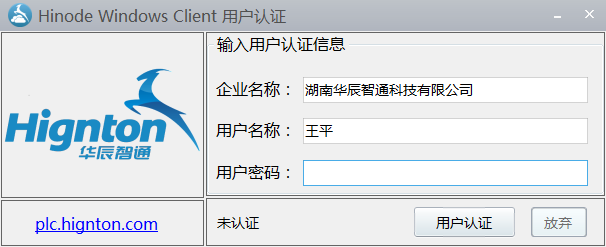

1、打開客戶端軟件；
