遠程監控PLC的意義:
隨著物聯網的快速發展，通過手機APP對設備系統的控制單元PLC的運行進行遠程預警監控的技術已經非常成熟?；谑謾C(jī)APP的PLC遠程監控控制系統能給設備的生產廠家和使用方都帶來極高的經濟利益。設備使用方能隨時觀察設備的運行狀態，及時進行預警，提高了設備運行的可靠性，避免設備故障帶來不必要的損失。生產方能也能通過遠程實時查看設備的運行狀態，來及時排除故障，提高售后維修的時效性 ，提高客戶對產品的滿意程度，提升產品的品牌。
基于手機APP的PLC遠程監控和數據采集方案的優勢和特點：
1. 遠程監控plc系統可以使異地的智力之源得到充分利用?？梢允刮挥诋惖氐膶＜彝ㄟ^(guò)網絡獲得遠程監控?cái)?shù)據，進行分析處理，實現遠程監控。
2. 遠程監控系統可以使異地的物質資源得到充分利用。通過該技術的使用，可以使異地物資資源的共享和遠程實驗得以實現。
3.管理人員使用遠程監控plc系統，可以不必親臨惡劣的現場環境就可以對現場的工作情況進行監視，完成對參數的設置與調整，修復故障等。
4. 遠程監控系統的應用，可以實現現場運行數據的快速集中和實時采集，獲得現場的監控?cái)?shù)據，提供了遠程故障診斷技術物質基礎。
手機APP遠程監控PLC系統的原理
手機APP遠程監控PLC系統是網絡通信技術和控制技術的結合的一門先進技術。信息技術發展使得遠程監控技術得以快速發展。遠程監控技術是遠程監測和遠程控制的結合，遠程監測是指遠程獲得被監控資源對象的數據信息，遠程控制是指遠程發送命令控制現場資源對象的運行狀態。一個遠程監控系統通常由遠程監控端系統、遠距離數據傳輸、現場監控端系統構成，基本結構模型如圖1所示。三個子系統分工合作，共同實現對遠程資源的監控。

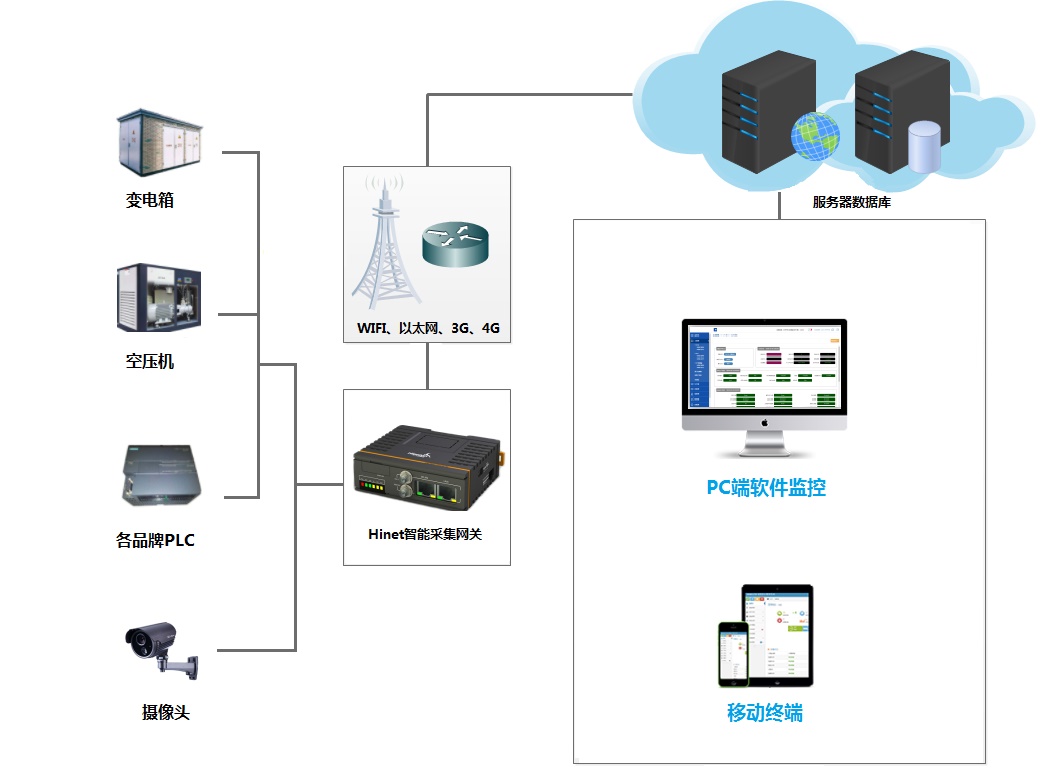

圖1: 手機APP遠程監控PLC系統的原理框圖
手機APP遠程監控PLC系統的硬件組成
PLC作為一種高性能的控制裝置，具有穩定可靠、功能齊全、應用靈活方便、操作維護方便的優點，在工業控制系統中廣泛運用。但是PLC一般使用專用的通訊協議，APP使用網絡通訊協議一般不能直接和PLC通訊，因此現場控制終端需要加一個遠程通訊終端，實現PLC專用協議的和APP通訊協議的轉換。在本遠程監控系統中，我們采用華辰智通的HINET智能網關來實現通訊協議的轉換。
因此本系統硬件由
手機，HINET智能網關，PLC組成。

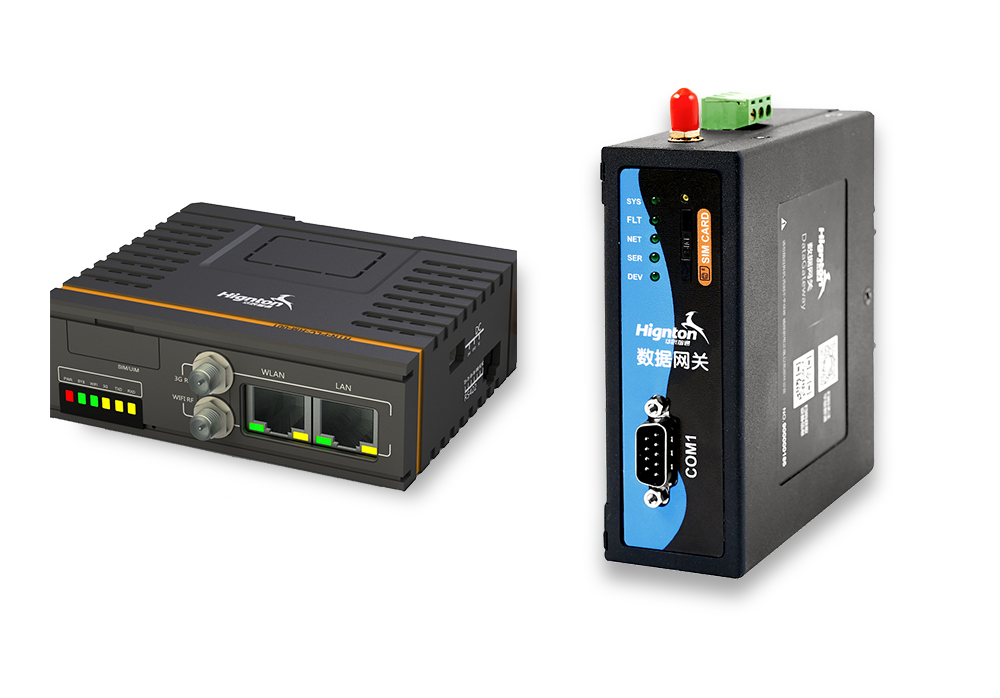

HINET智能網關
HINET
工業智能網關是由湖南華辰智通研制的一款4G 無線通訊模塊，同時支持WiFi、有線網絡、短信和語音等多種通訊方式，并且兼容4G網絡，徹底解決傳統無線模塊不穩定的問題。一個網關可實現PLC的遠程監控，上下載程序，局域網內監控，手機電腦網頁瀏覽等。HINET智通網關通過和PLC通過485，232或PLC以太網接口互聯，模塊再接入因特網，即可遠程對PLC進行下載、維護和監控。HINET智能網關支持的PLC包括西門子，三菱，歐姆龍等通用PLC,也支持標準MODBUS協議以及國內外各種控制器。
HINET工業智能網關是一個集成多種互聯網通訊技術，面向工業領域的設備通訊終端產品。支持4G、WIFI、以太網等多種互聯網接入方式。
1、 實現工業現場設備遠程控制；
2、 實現設備固件遠程升級，程序上下載，可靈活接入各種設備管理平臺；
3、 實現工業現場觸摸屏遠程控制和組態畫面遠程映射；
4、 可同時與多臺PLC或觸摸屏遠程通訊；

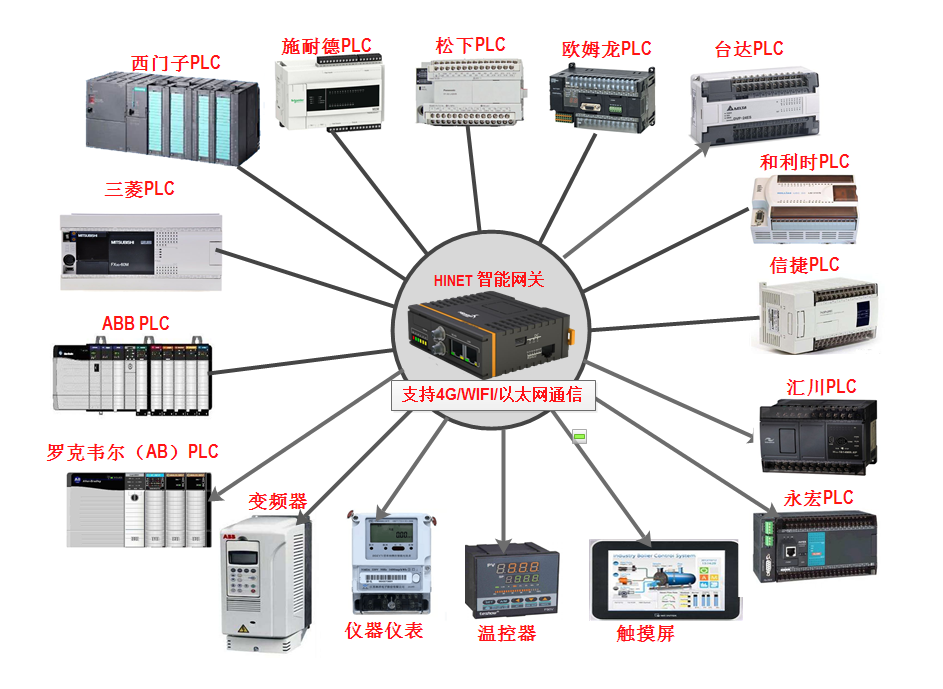

5、實現西門子、三菱、歐姆龍、施耐德、臺達、匯川、和利時、松下、永宏、海為和 MODBUS 系列等PLC等主流協議硬件解析；
6、 實現PLC遠程監控，PLC遠程編程，PLC遠程調試，PLC遠程上下載，PLC遠程控制，PLC數據采集，PLC遠程通訊；
